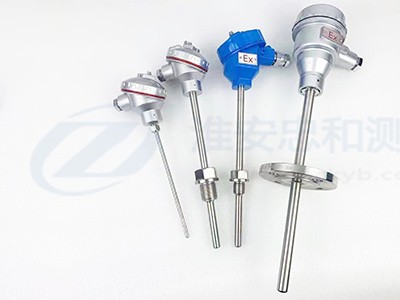

点击图片查看原图双支热电阻主要由接线盒、保护管、接线端子、绝缘套管和感温元件组成基本结构，并配以各种安装固定装置。双支热电阻衍生产品有铠装热电阻、端面热电阻等。由于双支热电阻系列产品具有结构小，适用范围广，可靠性好，热响应时间短等优点，可形成多品种、多规格的系列产品，为石油化工、冶金电站、轻工纺织、食品环保、农业水处理等各行各业提供新一代优质产品。
一、双支热电阻技术参数：
1、 量程规格
| 类别 | 代号 | 分度号 | 测温范围 | 精度等级 | 允许偏差△t:℃ |
| 铂电阻 | WZP | PT100 | -200~500℃ （-200~800℃） |
A级 | -200~650℃时允差 ±（0.15+0.002|t|） |
| B级 | -200~800℃时允差 ±（0.3+0.005|t|） |
A级允差不适用于t＞650℃的温度范围。
A级允差不适用于采用二线制的铂热电阻。
双支热电阻精度A级、B级。
2、热响应时间
在温度出现阶跃变化时，热电阻的输出变化至相当于该阶跃变化的50%所需的时间称为热响应时间。
3、公称压力
一般指在常温下保护管所能承受的外压（静压）而不破裂。试验压力一般采用公称压力的1.5倍，实际上允许公称压力不仅与保护管材料、直径、壁厚有关，还与其结构形式、安装方法、置入深度以及被测量介质的流速和种类有关。
4、 绝缘电阻
常温绝缘电阻的试验电压可取直流10~100V任意值，环境温度在15~35℃范围内，相对湿度应≯80%，常温绝缘电阻值应≮100MΩ
